Case Study : Dalla Punzonatura Manuale alla Marcatura Laser per Carrelli Automotive

Metal.car è un’azienda emiliana specializzata nella produzione di carrelli e supporti mobili per l’industria automotive e metalmeccanica. Con una produzione di circa 850 carrelli al mese, destinati sia al mercato italiano che all’export europeo, l’azienda si è sempre contraddistinta per la robustezza e l’affidabilità dei propri prodotti.

Ogni carrello prodotto veniva identificato con una targhetta in alluminio anodizzato argento, fissata tramite rivetti sulla struttura principale. La targhetta riportava informazioni essenziali: logo aziendale, modello del carrello, numero di serie, portata massima, anno di produzione ecc.

Per oltre quindici anni, l’azienda ha utilizzato un metodo di marcatura completamente manuale: un operatore esperto utilizzava punzoni alfanumerici in acciaio temperato e un martello per imprimere carattere per carattere le informazioni su ogni targhetta. Il processo richiedeva:

• Preparazione della postazione: posizionamento della targhetta su un supporto in gomma dura per evitare deformazioni eccessive

• Tracciatura preliminare: segnatura a matita delle posizioni per mantenere l’allineamento

• Punzonatura: circa 30 colpi di martello per targhetta, a seconda del numero di caratteri

• Controllo qualitativo: verifica della leggibilità e dell’allineamento

Il tempo medio per completare una targhetta oscillava tra 12 e 18 minuti, con inevitabili variazioni legate alla stanchezza dell’operatore, alla complessità delle informazioni e al numero di caratteri da imprimere.

Con il passare degli anni, il metodo manuale ha evidenziato limitazioni sempre più problematiche:

Variabilità qualitativa: Nonostante l’esperienza dell’operatore, l’allineamento dei caratteri risultava irregolare, con dislivelli visibili e spaziature non uniformi. Alcune targhette presentavano profondità di incisione variabile, compromettendo l’aspetto professionale del prodotto finito.

Errori di battitura: La digitazione manuale dei numeri di serie, particolarmente lunghi (12-14 caratteri alfanumerici), generava un tasso di errore del 3-4%. Ogni errore comportava lo scarto della targhetta e la ripetizione completa del lavoro, con spreco di materiale e tempo.

Impossibilità di personalizzazione avanzata: Rivenditori sempre più esigenti richiedevano targhette personalizzate con loghi specifici, codici QR per la tracciabilità digitale, o informazioni aggiuntive. Il metodo manuale rendeva queste richieste tecnicamente impraticabili.

Nel 2023, spinti dalle crescenti richieste di personalizzazione da parte di un importante cliente tedesco che desiderava applicare il proprio logo e codici QR individuali su ogni carrello ordinato, i responsabili di Metal.car hanno avviato una ricerca sistematica di tecnologie alternative.

Dopo aver valutato etichette adesive (scartate per la scarsa resistenza in ambienti industriali oleosi), incisione CNC (troppo lenta e costosa), e micro-percussione automatica (rumorosa e con limiti grafici), l’azienda ha contattato IVEX per esplorare la soluzione laser.

A seguito di test approfonditi condotti presso il centro tecnico IVEX su campioni di targhette fornite da Metal.car, è stata identificata la configurazione ottimale: una marcatrice laser da banco compatta equipaggiata con sorgente a fibra da 30 Watt, area di lavoro 200×200 mm, e software intuitivo con libreria di simboli e codici.

L’installazione è stata completata in una giornata, con formazione diretta dell’operatore sulle procedure operative di base. Il sistema è stato configurato con template predefiniti per i diversi modelli di carrello, permettendo all’operatore di richiamare il layout corretto e inserire solamente i dati variabili (numero di serie, cliente, data).

I Risultati Ottenuti

I benefici si sono manifestati immediatamente, superando le aspettative iniziali:

Velocità operativa: Il tempo di marcatura è sceso da 12-18 minuti a soli 20-25 secondi per targhetta, incluso il posizionamento e la rimozione del pezzo.

Qualità e uniformità: Ogni targhetta presenta marcature perfettamente allineate, con profondità uniforme e leggibilità ottimale. L’aspetto professionale ha generato feedback estremamente positivi da parte dei clienti, che hanno percepito un immediato incremento del valore percepito del prodotto.

Personalizzazione avanzata: Metal.car ha potuto accettare richieste precedentemente impossibili: loghi clienti ad alta risoluzione, codici QR individuali collegati a piattaforme digitali di tracciabilità, testi multilingue, simboli tecnici specifici. Questo ha aperto nuove opportunità commerciali, in particolare con grandi gruppi automotive che richiedono integrazione nei propri sistemi di asset management.

Miglioramento ergonomico: L’operatore ha completamente eliminato i movimenti ripetitivi e l’uso del martello, con benefici tangibili sul benessere fisico. L’attività di marcatura è diventata meno faticosa e più gratificante, richiedendo competenze tecnologiche più elevate.

Sviluppi Futuri

Forte del successo ottenuto sulla marcatura delle targhette identificative, Metal.car sta ora valutando con IVEX l’estensione della tecnologia laser per altre applicazioni: marcatura diretta dei componenti strutturali dei carrelli, incisione di scale graduate sui montanti verticali, e realizzazione di simboli di sicurezza permanenti sulle parti mobili.

La collaborazione tra Metal.car e IVEX rappresenta un esempio concreto di come l’innovazione tecnologica, anche su processi apparentemente marginali come la marcatura identificativa, possa generare valore misurabile, aprire nuove opportunità di mercato e migliorare significativamente la competitività aziendale.

“Il passaggio dal martello al laser non è stata solo un’evoluzione tecnica, ma un cambio di mentalità. Oggi possiamo offrire ai nostri clienti un livello di personalizzazione e professionalità che prima era semplicemente impensabile. E lo facciamo in una frazione del tempo.”

V.M. Responsabile Produzione – Metal.car

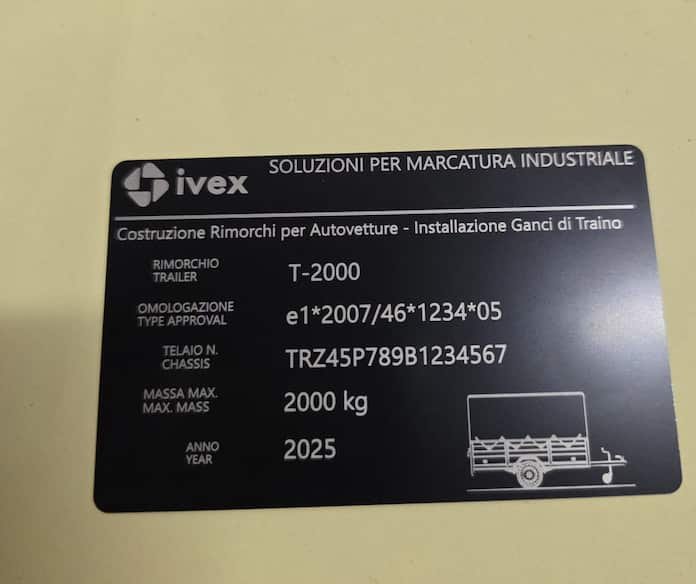

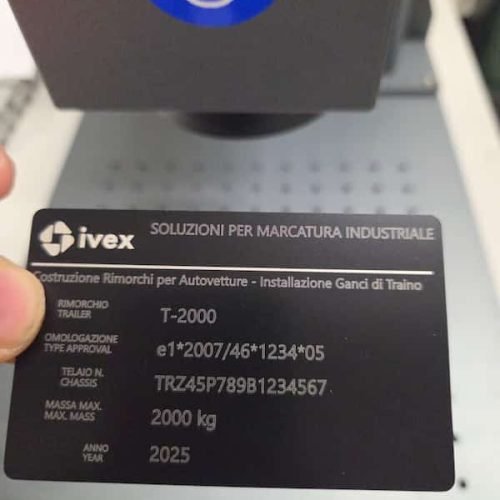

Considerazioni Tecniche sull’Alluminio Anodizzato Nero

L’anodizzazione dell’alluminio crea uno strato di ossido ceramico sulla superficie del metallo, caratterizzato da eccezionale durezza (fino a 400-500 HV sulla scala Vickers) e da una struttura porosa che viene successivamente sigillata per garantire massima resistenza alla corrosione. Nel caso dell’anodizzazione nera, pigmenti organici o inorganici vengono intrappolati nella struttura porosa prima della sigillatura, creando il caratteristico colore nero profondo.

Questa particolare struttura superficiale interagisce in modo specifico con il fascio laser. I laser a fibra operanti nell’infrarosso (1064 nm) risultano particolarmente efficaci perché l’energia fotonica viene assorbita preferenzialmente dallo strato anodizzato, generando un riscaldamento localizzato estremamente rapido. La velocità del processo – nell’ordine dei microsecondi – impedisce la diffusione termica al materiale circostante, mantenendo la zona termicamente alterata (HAZ, Heat Affected Zone) inferiore a 5-10 micrometri.

Il contrasto ottenuto dipende dal meccanismo di interazione selezionato. Con parametri ottimizzati per l’ablazione dello strato anodizzato, si ottiene una marcatura chiara che rivela l’alluminio metallico sottostante, con contrasto eccellente e aspetto lucido. Modulando invece i parametri verso la carbonizzazione controllata dello strato superficiale, si genera una marcatura nera opaca su fondo nero lucido, ideale per applicazioni dove si desidera un effetto discreto ma perfettamente leggibile con illuminazione radente o con sistemi di visione industriale.

La qualità dello strato anodizzato influenza significativamente il risultato finale. Anodizzazioni di spessore inferiore a 10 micrometri possono risultare troppo sottili per generare contrasto sufficiente, mentre spessori superiori a 25 micrometri, tipici delle anodizzazioni dure, richiedono energia maggiore ma offrono maggiore uniformità. La qualità della sigillatura gioca un ruolo critico: anodizzazioni mal sigillate tendono a generare marcature meno definite e possono mostrare fenomeni di alone attorno alle tracce laser.

Confronto con Metodologie Alternative

Un’analisi comparativa oggettiva tra tecnologie di marcatura permette di comprendere pienamente i vantaggi competitivi della soluzione laser. La stampa a getto d’inchiostro continuo (CIJ), largamente diffusa per la marcatura di packaging e componenti in movimento, presenta limiti significativi sulle targhe metalliche: la bassa resistenza agli agenti chimici, la tendenza dello spray a generare sbavature su superfici non porose, e la necessità di consumabili costosi la rendono inadatta per applicazioni dove si richiede permanenza decennale.

La marcatura a trasferimento termico (TTO) o termo-diretta produce etichette di qualità elevata ma introduce tutti i problemi legati all’adesione: il distacco prematuro in presenza di oli, solventi o temperature elevate rappresenta un rischio concreto per la tracciabilità. Inoltre, il costo per marcatura rimane significativo considerando nastri e consumabili.

L’incisione chimica, processo tradizionale ancora utilizzato in applicazioni di nicchia, comporta problematiche ambientali legate alla gestione di acidi e soluzioni aggressive, tempi di processo lunghi e difficoltà nel gestire geometrie complesse o codici ad alta densità. Il controllo qualitativo risulta complesso e la ripetibilità non sempre garantita.

La micro-percussione pneumatica o elettromagnetica, pur garantendo marcature permanenti, genera vibrazioni che possono danneggiare componenti sensibili nelle vicinanze, e richiede manutenzione frequente degli aghi percussori. La risoluzione grafica rimane limitata, rendendo problematica la realizzazione di loghi complessi o testi di piccole dimensioni.

Il laser emerge quindi come l’unica tecnologia capace di coniugare permanenza assoluta, velocità operativa elevata, flessibilità totale nei contenuti, assenza di consumabili, silenziosità, integrazione automatizzata e qualità costante nel tempo.

IVEX: Partner Tecnologico per Soluzioni di Marcatura Personalizzate

IVEX si distingue nel panorama dei fornitori di tecnologia laser per un approccio consulenziale che parte dall’analisi approfondita delle esigenze specifiche di ogni cliente. Non esistono soluzioni standard quando si parla di processi produttivi industriali: ogni applicazione presenta peculiarità che richiedono configurazioni ottimizzate, parametri specifici e spesso integrazioni custom con i sistemi esistenti.

Il team tecnico IVEX affianca i clienti fin dalla fase di studio di fattibilità, conducendo test pratici sui materiali reali forniti dall’azienda e nelle condizioni operative effettive. Questi test permettono di validare la soluzione proposta, di ottimizzare i parametri operativi e di verificare il rispetto dei requisiti qualitativi prima dell’investimento. I campioni marcati vengono sottoposti a prove di resistenza accelerata che simulano anni di utilizzo in campo, fornendo evidenze oggettive sulla durabilità delle marcature.

La formazione degli operatori rappresenta un elemento essenziale per garantire il successo dell’implementazione. IVEX fornisce training completo sia sugli aspetti operativi quotidiani sia sulla comprensione dei principi fisici alla base del processo, permettendo al personale di intervenire autonomamente nelle ottimizzazioni e nella risoluzione di eventuali problematiche minori. Il supporto tecnico post-vendita garantisce assistenza remota e, quando necessario, interventi on-site per assicurare continuità operativa.

La scelta della tecnologia di marcatura per targhe metalliche industriali rappresenta una decisione strategica con implicazioni che si estendono per l’intera vita dei prodotti. Optare per soluzioni economiche che compromettono la permanenza dell’identificazione significa esporre l’azienda a rischi concreti: perdita di tracciabilità, non conformità normative, danneggiamento dell’immagine aziendale dovuto a targhe deteriorate sui prodotti in campo, e costi nascosti legati alla gestione dei reclami e alle eventuali sostituzioni.

La marcatura laser rappresenta l’investimento intelligente che trasforma un potenziale elemento critico in un punto di forza competitivo. La permanenza assoluta delle marcature, la flessibilità operativa, l’integrazione automatizzata e l’assenza di costi ricorrenti generano un ritorno economico misurabile che, nella maggior parte dei casi, ammortizza l’investimento iniziale nell’arco di 18-24 mesi.

IVEX mette a disposizione delle aziende italiane competenze tecniche consolidate, tecnologie all’avanguardia e un approccio consulenziale orientato al successo del cliente. Che si tratti di valutare la fattibilità di una nuova applicazione, di ottimizzare un processo esistente o di progettare un sistema integrato custom, il team IVEX accompagna i clienti in ogni fase del percorso.
