Marcatura Laser su Guide Lineari di Precisione: Tracciabilità e Qualità per Componenti Critici
L’importanza della marcatura permanente nei sistemi di movimentazione di precisione
Nel settore della meccanica di precisione, le guide lineari rappresentano componenti critici per il corretto funzionamento di macchine utensili, sistemi di automazione industriale e attrezzature di misura. Questi elementi, sottoposti a sollecitazioni meccaniche continue e operanti in ambienti spesso severi caratterizzati dalla presenza di oli lubrificanti, polveri metalliche e vibrazioni, richiedono sistemi di identificazione capaci di garantire tracciabilità permanente senza compromettere le caratteristiche funzionali del componente. La marcatura di guide lineari non è una semplice operazione di identificazione: rappresenta un elemento fondamentale per la gestione della qualità, la manutenzione predittiva e la conformità alle normative di settore sempre più stringenti.
Le tolleranze micrometriche che caratterizzano questi componenti, la durezza superficiale richiesta per resistere all’usura e la necessità di preservare la planarità e la rugosità superficiale rendono la marcatura delle guide lineari una sfida tecnica di notevole complessità. I responsabili di produzione delle tornerie di precisione e dei produttori di componenti meccanici si trovano quotidianamente a dover conciliare esigenze apparentemente contrastanti: garantire una marcatura indelebile che resista all’intero ciclo di vita del componente, mantenendo inalterate le specifiche dimensionali e superficiali che determinano le prestazioni del sistema di movimentazione.
Le sfide della marcatura tradizionale su componenti di precisione
I metodi di marcatura convenzionali mostrano limiti evidenti quando applicati a guide lineari e componenti di precisione. La micro-percussione, pur garantendo una buona permanenza, introduce micro-deformazioni nella struttura cristallina del materiale che possono propagarsi nel tempo compromettendo le tolleranze. Ogni impatto meccanico genera tensioni residue localizzate e modifica, seppur minimamente, la geometria superficiale. In componenti dove la planarità è misurata in centesimi di millimetro, anche alterazioni apparentemente trascurabili possono influenzare negativamente le prestazioni del sistema di movimentazione, generando vibrazioni anomale o usure precoci.
L’etichettatura adesiva, apparentemente la soluzione meno invasiva, presenta criticità ancora più evidenti in ambienti produttivi reali. Gli oli di taglio e i lubrificanti impiegati nelle lavorazioni meccaniche compromettono rapidamente l’adesione, le temperature operative possono degradare i materiali polimerici, e l’accumulo di trucioli metallici può strappare o danneggiare le etichette. Un’etichetta danneggiata o illeggibile non solo impedisce la tracciabilità del componente, ma può anche staccarsi durante il funzionamento, contaminando il sistema di lubrificazione o causando inceppamenti nei meccanismi di movimentazione. Le conseguenze economiche di un fermo macchina causato da un’etichetta distaccata possono superare di centinaia di volte il costo della marcatura stessa.
La stampa a getto d’inchiostro industriale, pur offrendo flessibilità e velocità, non fornisce la permanenza richiesta da componenti destinati a cicli di vita pluriennali. Gli inchiostri, anche quelli formulati per applicazioni industriali severe, tendono a degradarsi progressivamente per effetto dei solventi presenti negli oli di taglio e nei detergenti impiegati nelle operazioni di pulizia. La necessità di ripetere periodicamente la marcatura o di applicare rivestimenti protettivi aggiunge complessità gestionale e costi ricorrenti che impattano negativamente sul processo produttivo. Inoltre, la stampa a getto d’inchiostro richiede consumabili costosi e manutenzioni frequenti, con il rischio concreto di interruzioni della produzione per esaurimento dell’inchiostro o malfunzionamenti degli ugelli.
La marcatura laser: tecnologia non a contatto per componenti critici
La marcatura laser rappresenta la risposta tecnologica più avanzata alle sfide poste dalla tracciabilità di guide lineari e componenti di precisione. Il principio fisico alla base del processo garantisce risultati impossibili da ottenere con metodologie tradizionali. Il fascio laser, focalizzato sulla superficie del materiale con precisioni nell’ordine dei micrometri, genera una modifica controllata delle caratteristiche superficiali attraverso meccanismi fisici differenti a seconda del materiale e dei parametri di processo selezionati.
Nei materiali metallici, l’interazione tra il fascio laser e la superficie può produrre diverse tipologie di marcatura. L’annealing, o ricottura superficiale, modifica la struttura cristallina dello strato più esterno senza asportazione di materiale, generando un contrasto visivo attraverso il cambiamento delle proprietà ottiche. Questo approccio risulta particolarmente indicato per guide lineari dove la preservazione assoluta della geometria superficiale costituisce un requisito imprescindibile. La profondità della zona termicamente alterata si limita a pochi micrometri, ben al di sotto delle tolleranze dimensionali tipiche anche dei componenti più critici.
L’ablazione controllata, invece, rimuove selettivamente uno strato superficiale estremamente sottile, creando una marcatura con cont
rasto elevato e resistenza superiore all’usura. Questa tecnica, impiegabile quando le tolleranze dimensionali permettono una rimozione di materiale nell’ordine di 5-15 micrometri, garantisce marcature permanenti capaci di resistere a decenni di utilizzo intensivo. La precisione del controllo della profondità di ablazione, ottenuta attraverso la modulazione di parametri quali la potenza del laser, la velocità di scansione e la frequenza di ripetizione degli impulsi, consente di adattare il processo alle specifiche del singolo componente.
Un vantaggio fondamentale della marcatura laser risiede nella totale assenza di contatto fisico tra lo strumento e il componente. Questa caratteristica elimina completamente i rischi di deformazione meccanica, preserva l’integrità delle superfici funzionali e azzera la possibilità di contaminazione. La guida lineare viene posizionata nel sistema di marcatura, il fascio laser esegue il processo di marcatura seguendo il percorso programmato, e il componente viene rimosso senza aver subito alcuna sollecitazione meccanica. Questa peculiarità risulta particolarmente preziosa quando si devono marcare componenti già sottoposti a trattamenti termici superficiali o rivestimenti, dove qualsiasi sollecitazione meccanica potrebbe compromettere l’integrità degli strati protettivi.
La versatilità delle sorgenti laser moderne permette di adattare il processo a materiali diversi e requisiti applicativi specifici. Le sorgenti laser a fibra, con lunghezze d’onda nell’infrarosso, risultano particolarmente efficaci su materiali metallici quali acciai, acciai inossidabili, alluminio e leghe di titanio, materiali tipicamente
impiegati nella produzione di guide lineari di precisione. La possibilità di modulare dinamicamente i parametri del fascio durante il processo di marcatura consente di ottimizzare la qualità del risultato in funzione della geometria del componente e delle caratteristiche del materiale.
Applicazione tecnica: tracciabilità industriale per guide lineari in linee automatizzate

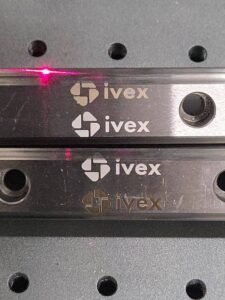

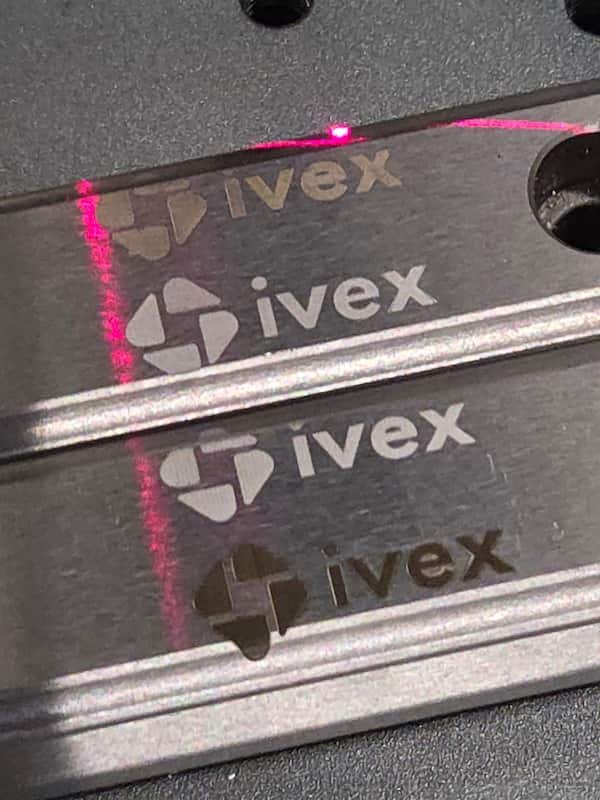

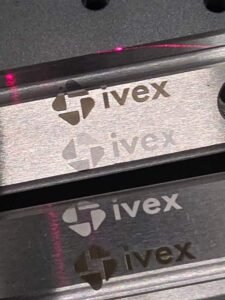

Un produttore europeo di sistemi di movimentazione di precisione per macchine utensili CNC ha implementato un sistema di marcatura laser per garantire la completa tracciabilità delle guide lineari durante l’intero ciclo produttivo e operativo. L’obiettivo consisteva nel marcare su ogni guida un codice datamatrix bidimensionale contenente informazioni quali numero di lotto di produzione, data di fabbricazione, certificato di qualità associato e parametri di processo rilevanti per la manutenzione predittiva.
Le guide lineari, realizzate in acciaio bonificato con durezza superficiale di 60-62 HRC dopo trattamento termico, presentavano dimensioni variabili tra 500 e 3000 millimetri di lunghezza, con sezioni rettangolari di precisione. La zona designata per la marcatura, un’area di 8×8 millimetri posizionata in una superficie non funzionale dell’estremità della guida, doveva ospitare un datamatrix con capacità di codifica di 50 caratteri alfanumerici, garantendo leggibilità anche dopo anni di esposizione a oli di taglio e vibrazioni operative.
La soluzione implementata ha previsto l’integrazione di una sorgente laser a fibra per integrazione da 30 watt nella linea di produzione, posizionata immediatamente dopo la stazione di controllo qualità finale. La sorgente laser, interfacciata con il sistema gestionale dell’azienda attraverso protocollo industriale, riceve automaticamente i dati da codificare per ogni singola guida, elimina qualsiasi possibilità di errore di trascrizione manuale e garantisce la perfetta corrispondenza tra componente fisico e dati digitali registrati nel sistema informativo. Il tempo di ciclo per la marcatura completa del datamatrix, incluso il posizionamento automatizzato del componente e la verifica di qualità della marcatura eseguita da un sistema di visione integrato, risulta di 4,2 secondi. Questa velocità si integra perfettamente nel takt time della linea di produzione, che processa una guida ogni 45 secondi, senza costituire un collo di bottiglia nel flusso produttivo. Il sistema di visione industriale, posizionato immediatamente a valle della stazione di marcatura, decodifica automaticamente il datamatrix appena marcato, verifica la corrispondenza con i dati inviati alla sorgente laser e segnala eventuali anomalie, permettendo un intervento correttivo immediato prima che il componente prosegua lungo la linea.
Integrazione nelle linee produttive esistenti
L’implementazione di sistemi di marcatura laser in linee produttive già operative richiede un approccio progettuale che consideri tanto gli aspetti tecnologici quanto quelli organizzativi. Le sorgenti laser per integrazione sono state sviluppate specificamente per facilitare l’inserimento della tecnologia laser in processi produttivi esistenti, offrendo interfacce di comunicazione standardizzate compatibili con i principali protocolli industriali. La connettività attraverso protocolli Ethernet/IP, Profinet o Modbus TCP permette alla sorgente laser di dialogare nativamente con i sistemi di controllo delle linee automatizzate, ricevendo comandi e inviando feedback sullo stato operativo senza richiedere gateway o convertitori di protocollo aggiuntivi.
La modularità dei sistemi laser moderni consente di adattare la configurazione alle specifiche esigenze produttive. In linee ad alta produttività, dove ogni secondo di tempo ciclo impatta significativamente sulla capacità produttiva complessiva, l’ottimizzazione del layout della stazione di marcatura diventa critica. Il posizionamento della testa di marcatura può essere progettato per operare simultaneamente ad altre operazioni, massimizzando il parallelismo dei processi e minimizzando l’incremento del tempo ciclo complessivo. Sistemi di movimentazione robotizzata possono essere integrati per gestire automaticamente il carico e lo scarico dei componenti dalla stazione di marcatura, eliminando completamente gli interventi manuali e garantendo la ripetibilità del posizionamento.
Per realtà produttive caratterizzate da minori volumi o maggiore varietà di componenti, le marcatrici laser da banco compatte rappresentano una soluzione flessibile ed economicamente accessibile. Questi sistemi, dotati di cabinet protettivo e interfaccia utente intuitiva, permettono di eseguire marcature su componenti di dimensioni e geometrie variabili con operazioni di setup rapide. La portabilità relativa di queste soluzioni consente di riposizionare l’unità di marcatura in funzione delle esigenze produttive contingenti, massimizzando l’utilizzo dell’investimento anche in contesti produttivi dinamici.
Le stazioni di marcatura industriali costituiscono la soluzione ottimale quando si richiede una postazione di lavoro dedicata con elevati standard di sicurezza e capacità di gestire componenti di dimensioni significative. Questi sistemi integrano la sorgente laser, i sistemi di movimentazione, le protezioni di sicurezza certificate secondo normative EN60825 e i sistemi di aspirazione dei fumi generati dal processo di marcatura. La progettazione ergonomica delle stazioni facilita le operazioni di carico e scarico, riducendo l’affaticamento degli operatori in turni produttivi prolungati.
Considerazioni tecniche per l’ottimizzazione del processo
La selezione dei parametri di marcatura ottimali richiede una comprensione approfondita delle interazioni tra il fascio laser e il materiale specifico della guida lineare. Gli acciai bonificati, caratterizzati da elevata durezza superficiale, rispondono ottimamente alla marcatura per annealing, dove la modifica della struttura cristallina genera contrasto cromatico senza rimozione di materiale. La temperatura superficiale raggiunta durante il processo, mantenuta al di sotto del punto di rinvenimento del materiale, preserva le proprietà meccaniche acquisite durante il trattamento termico.
Gli acciai inossidabili, ampiamente impiegati in applicazioni dove la resistenza alla corrosione costituisce un requisito critico, richiedono approcci diversificati. La marcatura per ossidazione controllata, ottenuta attraverso l’interazione del fascio laser con lo strato passivante superficiale, genera marcature scure permanenti con eccellente contrasto. La modulazione della potenza del laser e la velocità di scansione permettono di controllare la tonalità della marcatura, ottenendo risultati che spaziano dal grigio chiaro al nero intenso.
Le leghe di alluminio, caratterizzate da elevata conducibilità termica e riflettività, presentano sfide specifiche per la marcatura laser. L’utilizzo di sorgenti con lunghezze d’onda ottimizzate e l’impiego di trattamenti superficiali preparatori, quali l’anodizzazione localizzata o l’applicazione di rivestimenti assorbenti temporanei, migliorano significativamente la qualità e il contrasto delle marcature. La ricerca e sviluppo in questo campo ha portato allo sviluppo di processi innovativi che permettono di ottenere marcature chiare e permanenti anche su leghe tradizionalmente considerate difficili.
La gestione termica del componente durante la marcatura assume rilevanza particolare per guide lineari di lunghezza elevata, dove gradients termici localizzati potrebbero indurre deformazioni temporanee o permanenti. Strategie di marcatura che distribuiscono temporalmente l’energia depositata, alternando fasi di marcatura a pause di raffreddamento, minimizzano l’accumulo di calore e preservano la planarità del componente. Sistemi di raffreddamento localizzato, attraverso getti d’aria o fluidi refrigeranti, possono essere integrati nelle stazioni di marcatura per applicazioni particolarmente critiche.
IVEX: partner tecnologico per la marcatura di componenti di precisione
La complessità tecnica della marcatura laser su guide lineari di precisione richiede un partner tecnologico che unisca competenza ingegneristica, esperienza applicativa e capacità di supporto lungo l’intero ciclo di vita della soluzione. IVEX progetta e produce sistemi di marcatura laser specificamente sviluppati per rispondere alle esigenze del settore della meccanica di precisione, dove tolleranze micrometriche e requisiti di qualità stringenti definiscono gli standard operativi.
L’approccio consulenziale caratterizza il metodo di lavoro IVEX. Ogni progetto inizia con un’analisi approfondita delle specifiche applicative, dei vincoli produttivi e degli obiettivi di business del cliente. La fase di testing, condotta su campioni reali forniti dal cliente utilizzando le stesse configurazioni hardware e software che saranno impiegate in produzione, valida la fattibilità tecnica e ottimizza i parametri di processo prima dell’installazione del sistema. Questa metodologia minimizza i rischi di implementazione e garantisce che la soluzione installata risponda pienamente alle aspettative.
Il supporto tecnico post-vendita, erogato da ingegneri specializzati con conoscenza approfondita delle tecnologie laser e delle applicazioni industriali, garantisce la continuità operativa dei sistemi installati. Interventi di manutenzione preventiva programmata, aggiornamenti software che incorporano nuove funzionalità e ottimizzazioni, e disponibilità di supporto remoto per la risoluzione rapida di eventuali problematiche operative assicurano che l’investimento in tecnologia laser mantenga il proprio valore nel tempo.
Richiedi una consulenza tecnica personalizzata
La marcatura laser su guide lineari di precisione rappresenta un investimento strategico per aziende che competono in mercati dove qualità, tracciabilità e efficienza produttiva costituiscono fattori differenzianti. IVEX offre la competenza tecnica e l’esperienza applicativa necessarie per progettare, implementare e supportare soluzioni di marcatura laser che rispondono alle specifiche esigenze del tuo processo produttivo.
Contatta i nostri specialisti per discutere della tua applicazione specifica. Attraverso un’analisi dettagliata dei tuoi requisiti tecnici, dei vincoli produttivi e degli obiettivi di business, svilupperemo una proposta personalizzata che massimizzi il valore dell’investimento in tecnologia laser. Visita la nostra pagina contatti per richiedere una consulenza tecnica o per pianificare test applicativi sui tuoi componenti presso il nostro laboratorio di applicazioni laser.
