L’Importanza Critica della Marcatura nelle Batterie per E-Bike
Il mercato delle biciclette elettriche ha registrato una crescita esponenziale negli ultimi anni, trasformandosi da nicchia di mercato a settore industriale strategico. Secondo le più recenti analisi di mercato, la produzione europea di e-bike supera ormai i 5 milioni di unità annue, con proiezioni che indicano un raddoppio entro il 2030. Al centro di questa rivoluzione della mobilità sostenibile si trova un componente critico: la batteria agli ioni di litio.
Le batterie per e-bike rappresentano però una delle sfide più complesse per i produttori, non solo dal punto di vista tecnologico ma anche sotto il profilo della sicurezza, della tracciabilità e della conformità normativa. Ogni pacco batteria che esce dalla linea di produzione deve portare con sé informazioni permanenti e leggibili che ne garantiscano l’identificazione univoca lungo tutto il ciclo di vita, dalla fabbricazione fino al riciclo finale. La marcatura di questi componenti non è solo una questione di branding aziendale, ma un requisito normativo fondamentale che incide direttamente sulla sicurezza degli utilizzatori finali e sulla responsabilità del produttore.
Le Sfide Tecniche nella Marcatura delle Batterie E-Bike
La marcatura delle batterie per biciclette elettriche presenta una serie di criticità tecniche che vanno ben oltre la semplice apposizione di un’etichetta o di una stampa. Innanzitutto, parliamo di componenti soggetti a condizioni ambientali estreme: le batterie montate su e-bike affrontano quotidianamente escursioni termiche significative, esposizione diretta a pioggia, fango, salsedine nelle zone costiere, vibrazioni meccaniche continue e potenziali urti durante l’utilizzo. Qualsiasi sistema di marcatura che non sia intrinsecamente permanente è destinato a fallire nel medio termine.
Il problema dell’usura è particolarmente critico con i metodi di marcatura tradizionali. Le etichette adesive, anche quelle di qualità industriale, tendono a staccarsi o a diventare illeggibili dopo pochi mesi di esposizione agli agenti atmosferici. I residui adesivi attraggono sporcizia e la leggibilità dei codici ne risulta compromessa proprio quando è più necessaria, per esempio durante operazioni di manutenzione o in caso di incidenti. La stampa a getto d’inchiostro, pur essendo veloce ed economica in fase di applicazione, presenta limiti analoghi: l’inchiostro si degrada sotto l’azione dei raggi UV, si sfrega durante la pulizia del mezzo e può essere facilmente alterato.
Dal punto di vista dei materiali, le batterie per e-bike utilizzano prevalentemente involucri in alluminio anodizzato, plastica tecnica ad alta resistenza o compositi. Ognuno di questi materiali richiede un approccio di marcatura specifico per garantire contrasto ottimale e permanenza. L’alluminio anodizzato, per esempio, presenta uno strato superficiale di ossido che può essere rimosso selettivamente per creare marcature ad alto contrasto, ma richiede parametri laser precisamente calibrati per evitare danneggiamenti dello strato protettivo circostante.
La dimensione e la geometria delle superfici disponibili per la marcatura costituiscono un’ulteriore sfida. Le batterie moderne sono progettate per massimizzare la capacità energetica minimizzando ingombro e peso, lasciando spazi limitati per l’apposizione delle informazioni obbligatorie. Su superfici ridotte, spesso di pochi centimetri quadrati, devono coesistere codici bidimensionali Datamatrix, numeri di serie alfanumerici, loghi del produttore, pittogrammi di sicurezza standardizzati secondo le normative UN e informazioni sulla capacità energetica. Tutto questo deve rimanere leggibile sia dall’operatore umano che dai sistemi automatici di visione utilizzati nei processi produttivi e logistici.
Il Quadro Normativo: Obblighi di Tracciabilità e Sicurezza
La marcatura delle batterie agli ioni di litio non è lasciata alla discrezionalità del produttore ma è regolamentata da un complesso quadro normativo internazionale che diventa sempre più stringente. Il Regolamento Europeo sulle Batterie, entrato in vigore nel 2023 e progressivamente implementato nei suoi requisiti più specifici, impone obblighi di tracciabilità senza precedenti. Ogni batteria immessa sul mercato europeo deve essere corredata di un “passaporto digitale” che ne documenti l’origine, la composizione chimica, la capacità energetica e la storia di utilizzo, facilitando il recupero e il riciclo a fine vita.
Questo passaporto digitale parte necessariamente da un’identificazione univoca e permanente del singolo componente, tipicamente implementata attraverso codici bidimensionali come il Datamatrix o il QR Code. Questi codici devono resistere per tutta la vita utile della batteria, stimata generalmente tra i 5 e i 10 anni, mantenendo una leggibilità superiore al 90% anche dopo migliaia di cicli di carica-scarica e anni di esposizione ambientale.
Parallelamente, la normativa UN 38.3 sul trasporto di merci pericolose impone requisiti specifici sulla segnaletica di sicurezza. Le batterie agli ioni di litio sono classificate come merci pericolose di Classe 9 e devono riportare pittogrammi standardizzati che ne indichino chiaramente la natura, insieme a informazioni sulla capacità energetica espressa in Watt-ora. Questi simboli non possono essere applicati con metodi che ne compromettano la permanenza, poiché la loro assenza o illeggibilità comporta il divieto di trasporto e potenziali responsabilità legali per il produttore in caso di incidenti.
La contraffazione rappresenta un problema crescente nel settore delle batterie per e-bike. Batterie di bassa qualità, spesso prive delle necessarie certificazioni di sicurezza, vengono immesse sul mercato sfruttando la reputazione di marchi affermati. Questi prodotti contraffatti non solo causano perdite economiche ai produttori legittimi, ma pongono seri rischi di sicurezza per gli utilizzatori: batterie non conformi possono surriscaldarsi, incendiarsi o esplodere durante la ricarica o l’utilizzo. Una marcatura laser permanente e difficilmente replicabile costituisce un deterrente efficace contro la contraffazione, permettendo ai consumatori e ai rivenditori di verificare l’autenticità del prodotto.
La Marcatura Laser: Tecnologia Risolutiva per le Batterie E-Bike
La marcatura laser rappresenta la soluzione tecnologica definitiva per rispondere alle molteplici esigenze del settore delle batterie per mobilità elettrica. A differenza dei metodi tradizionali, la marcatura laser crea modifiche permanenti nella struttura superficiale del materiale attraverso l’interazione controllata tra il raggio laser e il substrato, senza l’utilizzo di inchiostri, solventi o materiali di consumo. Questo processo garantisce una permanenza assoluta della marcatura, immune da degradazione ambientale, abrasione meccanica o alterazione chimica.
Il principio di funzionamento si basa sull’assorbimento dell’energia del fascio laser da parte del materiale, che può generare diversi effetti a seconda dei parametri utilizzati. Sull’alluminio anodizzato, tipicamente utilizzato per gli involucri delle batterie di fascia alta, il laser rimuove selettivamente lo strato di anodizzazione creando un contrasto netto tra la superficie trattata e quella circostante. Il risultato è una marcatura scura su fondo chiaro, estremamente leggibile sia dall’occhio umano che dai lettori ottici industriali.
Le plastiche tecniche utilizzate per gli involucri delle batterie di fascia media, come l’ABS rinforzato o il policarbonato, rispondono eccellentemente alla marcatura laser attraverso il processo di schiumatura. L’energia laser genera una modificazione locale della struttura molecolare del polimero, creando microbolle che diffondono la luce e producono una marcatura chiara su fondo scuro. Questo processo non compromette le proprietà meccaniche del materiale né crea discontinuità che potrebbero diventare punti di innesco per cricche o rotture.

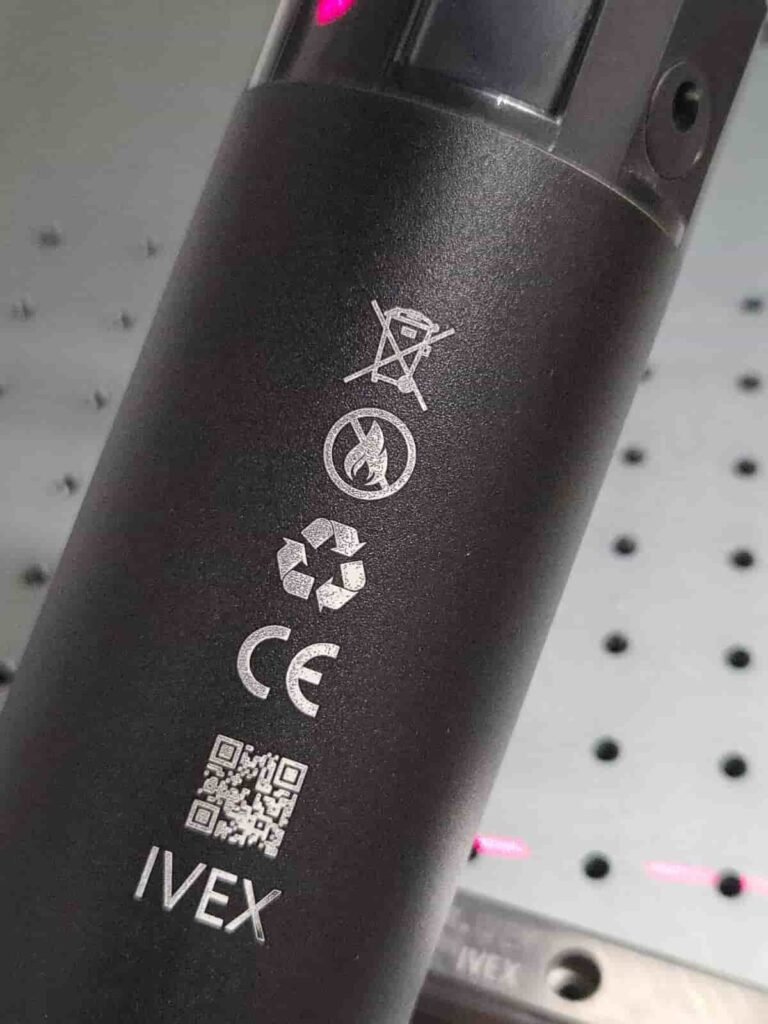

La versatilità della tecnologia laser permette di marcare qualsiasi tipo di contenuto richiesto: codici bidimensionali ad alta densità informativa come il Datamatrix, capaci di contenere centinaia di caratteri in spazi ridottissimi; loghi aziendali con dettagli grafici complessi che fungono anche da elemento anticontraffazione; numeri di serie progressivi alfanumerici; pittogrammi di sicurezza standardizzati secondo le normative internazionali; e informazioni tecniche come la capacità nominale, la tensione operativa o il numero di cicli di carica garantiti.
Dal punto di vista operativo, i sistemi di marcatura laser IVEX offrono velocità di processo compatibili con le linee di produzione ad alto volume tipiche del settore. Una marcatura completa su batteria e-bike, comprendente codice Datamatrix di dimensioni 10x10mm con correzione errore ECC200, numero di serie alfanumerico di 15 caratteri, logo aziendale e tre pittogrammi di sicurezza, può essere completata in meno di 3 secondi con le Sorgenti Laser per Integrazione di ultima generazione, permettendo cadenze produttive superiori alle 1200 unità per turno senza creare colli di bottiglia nel flusso produttivo.
Confronto con i Metodi di Marcatura Tradizionali
Per comprendere appieno il valore della marcatura laser nel contesto specifico delle batterie per e-bike, è utile analizzare comparativamente le alternative tecnologiche disponibili e i loro limiti intrinseci in questa applicazione particolare.
L’etichettatura adesiva rappresenta il metodo più diffuso storicamente, principalmente per ragioni di semplicità implementativa e costo iniziale contenuto. Le etichette possono essere stampate in serie con sistemi termici o a trasferimento termico, contenendo tutte le informazioni necessarie inclusi codici bidimensionali e grafiche a colori. Tuttavia, la loro permanenza è intrinsecamente limitata. L’adesivo, per quanto formulato per applicazioni industriali, degrada progressivamente sotto l’azione combinata di UV, umidità e variazioni termiche. Le etichette applicate su batterie montate esternamente sul telaio dell’e-bike sono particolarmente vulnerabili all’abrasione meccanica durante le operazioni di pulizia, agli urti durante il parcheggio o il trasporto, e all’infiltrazione di umidità sotto i bordi che causa il progressivo distacco. I test di campo dimostrano che dopo 18-24 mesi di utilizzo normale, oltre il 30% delle etichette presenta problemi di leggibilità o distacco parziale.
La stampa a getto d’inchiostro industriale offre velocità elevate e costi operativi contenuti, rendendola attraente per produzioni di grandissimo volume. Questa tecnologia viene comunemente utilizzata nella marcatura di imballi secondari e terziarii. Tuttavia, per la marcatura diretta su batterie presenta limiti significativi. L’inchiostro, pur essendo formulato con pigmenti resistenti, non può competere con la permanenza di una modifica fisica della superficie. L’esposizione prolungata ai raggi UV causa sbiadimento progressivo, mentre l’abrasione meccanica durante la manipolazione rimuove gradualmente lo strato di inchiostro. Inoltre, la risoluzione ottenibile con i sistemi inkjet industriali è inferiore a quella del laser, limitando la dimensione minima dei codici bidimensionali marcabili e quindi la densità informativa ottenibile su superfici ridotte.
La micro-percussione o marcatura a punti utilizza uno stiletto metallico azionato pneumaticamente che deforma plasticamente la superficie del materiale creando una serie di punti. Questa tecnologia offre una buona permanenza su materiali metallici e trova applicazione in settori come l’automotive per la marcatura di telai e componenti meccanici. Nel contesto delle batterie e-bike presenta però alcuni svantaggi specifici. Innanzitutto, il processo è relativamente lento e rumoroso, caratteristiche poco compatibili con linee di produzione moderne ad alto volume. In secondo luogo, la deformazione plastica del materiale può creare tensioni localizzate che, su componenti sottoposti a cicli termici ripetuti come le batterie, potrebbero nel tempo evolvere in microcricche. Infine, la risoluzione ottenibile è limitata, rendendo problematica la creazione di codici bidimensionali compatti con elevata densità informativa.
L’incisione chimica o elettrochimica crea modifiche permanenti della superficie attraverso processi chimici controllati. Offre buona permanenza e può essere applicata su materiali metallici con risultati esteticamente apprezzabili. Tuttavia, richiede l’utilizzo di sostanze chimiche che devono essere gestite con precauzioni ambientali e di sicurezza, genera rifiuti speciali che necessitano di smaltimento controllato, e presenta tempi di processo significativamente più lunghi rispetto al laser. Inoltre, l’applicazione di maschere per delimitare l’area di incisione aggiunge complessità al processo e limita la flessibilità nella personalizzazione rapida del contenuto marcato.
La marcatura laser si distingue nettamente da tutte queste alternative per la combinazione unica di permanenza assoluta, velocità di processo, flessibilità operativa e assenza di impatto ambientale. Non richiede materiali di consumo, non genera rifiuti da smaltire, non utilizza sostanze chimiche pericolose, e crea marcature permanenti che resistono agli agenti atmosferici, all’abrasione meccanica e ai cicli termici per tutta la vita utile del prodotto. La possibilità di modificare istantaneamente il contenuto da marcare attraverso il software, senza alcun cambio di setup fisico, permette la personalizzazione di massa richiesta dalla tracciabilità individuale di ogni singola batteria prodotta.
Tipologie di Laser e Configurazioni di Sistema
La scelta della configurazione ottimale del sistema di marcatura laser dipende dalle specifiche esigenze produttive dell’azienda, dal volume di produzione, dal grado di automazione della linea esistente e dallo spazio disponibile in produzione. IVEX offre soluzioni modulari che rispondono a ogni scenario applicativo nel settore delle batterie per mobilità elettrica.
Per produzioni di volumi medio-bassi o per laboratori di prototipazione e piccole serie, le Marcatrici Laser da Banco rappresentano una soluzione ideale che combina compattezza, facilità d’uso e completezza funzionale. Questi sistemi integrano in un’unica unità compatta la sorgente laser a fibra da 20 o 30W, l’ottica di focalizzazione e scansione, il sistema di controllo e sicurezza, e una camera di lavoro protetta che permette l’operatività in conformità alle normative di sicurezza laser senza necessità di segregazione dell’area. La batteria da marcare viene semplicemente posizionata all’interno della camera, il coperchio viene chiuso e il ciclo di marcatura viene avviato tramite interfaccia touch-screen intuitiva. Questi sistemi sono particolarmente apprezzati per la loro versatilità, potendo marcare diverse tipologie di batterie e altri componenti semplicemente caricando i programmi pre-impostati, senza necessità di competenze tecniche specialistiche.
Per linee di produzione automatizzate ad alto volume, le Sorgenti Laser per Integrazione costituiscono la soluzione professionale che garantisce massima produttività e affidabilità operativa. Questi sistemi sono progettati specificamente per essere integrati in linee di assemblaggio esistenti o di nuova costruzione, sincronizzandosi perfettamente con i sistemi di movimentazione, i PLC di linea e i software gestionali aziendali. La sorgente laser, tipicamente a fibra da 30W o 50W per applicazioni su batterie, viene montata su struttura dedicata sopra o a lato del trasportatore. L’ottica di scansione permette di marcare componenti in movimento o su stazione fissa a seconda delle esigenze del layout produttivo. L’integrazione con sistemi di visione artificiale consente il riconoscimento automatico della posizione del componente, la compensazione di eventuali disallineamenti e la verifica immediata della qualità della marcatura eseguita.
Per realtà produttive che necessitano di una soluzione intermedia, combinando flessibilità e produttività elevata, le Stazioni di Marcatura Industriali offrono il miglior compromesso. Questi sistemi costituiscono una postazione di lavoro completa e autosufficiente, dotata di sorgente laser professionale da 30-50W, sistema di posizionamento del componente con attrezzatura dedicata, cabina di sicurezza conforme alle normative, pannello di controllo ergonomico e sistema di estrazione fumi. Particolarmente indicate per produzioni in regime di lotto o per aziende che devono marcare diverse tipologie di prodotti alternando le lavorazioni, offrono tempi di setup rapidissimi grazie a programmi pre-salvati e sistemi di posizionamento con riferimenti meccanici o ottici. Un operatore può gestire il carico e scarico dei componenti mantenendo cadenze produttive nell’ordine delle 400-600 unità per turno a seconda della complessità della marcatura.
Indipendentemente dalla configurazione scelta, tutti i sistemi IVEX per la marcatura di batterie e-bike condividono caratteristiche tecnologiche comuni che ne garantiscono affidabilità e prestazioni. Il laser a fibra costituisce la tecnologia di riferimento per questa applicazione grazie all’eccellente qualità del fascio, all’efficienza energetica superiore al 30%, alla manutenzione praticamente nulla grazie all’assenza di componenti ottici da allineare, e alla durata operativa superiore alle 100.000 ore di funzionamento continuo. Il sistema di controllo basato su PC industriale permette la gestione di librerie estese di simboli, loghi e font, l’importazione diretta di file grafici in formati standard, e la connettività con database aziendali per la generazione automatica di codici progressivi univoci. Il software di marcatura offre funzioni avanzate come la compensazione automatica della distorsione prospettica, la regolazione dinamica dei parametri in funzione del materiale, e la tracciabilità completa di ogni operazione di marcatura con salvataggio automatico dei log.
Contatta i nostri specialisti per discutere della tua applicazione specifica. Attraverso un’analisi dettagliata dei tuoi requisiti tecnici, dei vincoli produttivi e degli obiettivi di business, svilupperemo una proposta personalizzata che massimizzi il valore dell’investimento in tecnologia laser. Visita la nostra pagina contatti per richiedere una consulenza tecnica o per pianificare test applicativi sui tuoi componenti presso il nostro laboratorio di applicazioni laser.
