L’industria automobilistica moderna richiede standard di tracciabilità e controllo qualità sempre più stringenti. La marcatura laser rappresenta la soluzione tecnologica più avanzata per identificare in modo permanente i componenti motore critici come pistoni, bielle e alberi a camme. Questa tecnologia garantisce resistenza estrema alle condizioni operative più severe, mantenendo la leggibilità delle marcature per tutta la vita operativa del motore.
Perché la Marcatura Laser è Essenziale nei Componenti Motore
I componenti del motore operano in condizioni estreme che metterebbero a dura prova qualsiasi sistema di marcatura tradizionale. Le temperature possono raggiungere i 500°C nelle camere di combustione, mentre le sollecitazioni meccaniche generano stress continui sui materiali. Le marcature laser mantengono la loro integrità e leggibilità quando esposte a temperature che vanno da -40°F a oltre 500°F, rendendole ideali per componenti motore sottoposti a stress termico significativo.
La tracciabilità diventa fondamentale per rispondere alle normative automotive internazionali, che richiedono l’identificazione univoca di ogni componente per garantire la sicurezza e facilitare eventuali richiami. La marcatura laser offre una soluzione permanente che non compromette l’integrità strutturale del componente, a differenza di metodi invasivi come la punzonatura meccanica.

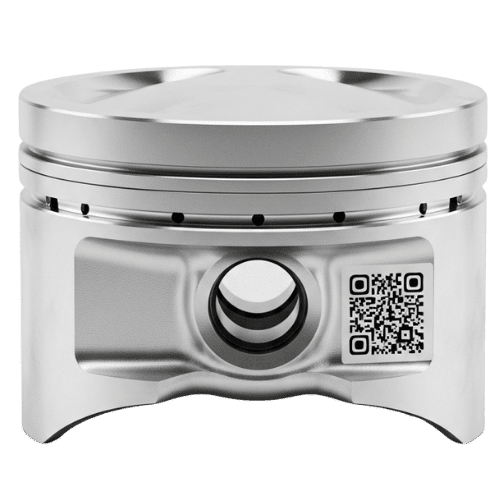

Sfide Tecniche nella Marcatura di Pistoni Automotive
I pistoni rappresentano uno dei componenti più critici del motore, soggetti a cicli termici estremi e pressioni elevate. La superficie del pistone deve mantenere caratteristiche precise per garantire la tenuta e l’efficienza del motore. La marcatura laser risolve le problematiche specifiche di questo componente attraverso diversi vantaggi tecnici.
Resistenza alle Temperature Operative
Durante il funzionamento, i pistoni raggiungono temperature che possono superare i 300°C nella zona della testa, con picchi localizzati ancora più elevati. La tecnologia laser crea marcature che penetrano nel materiale senza alterarne significativamente la struttura metallurgica, garantendo stabilità dimensionale e resistenza alla corrosione.
Precisione Geometrica e Bilanciamento
Ogni pistone deve rispettare tolleranze dimensionali estremamente ridotte per garantire il corretto bilanciamento del motore. Le Sorgenti Laser per Integrazione IVEX permettono di realizzare marcature di profondità controllata, tipicamente tra 10-50 micrometri, che non influenzano il bilanciamento dinamico del componente.
Materiali e Trattamenti Superficiali
I pistoni moderni utilizzano leghe di alluminio con trattamenti superficiali specifici, come anodizzazione o rivestimenti ceramici. La marcatura laser si adatta perfettamente a questi materiali, creando contrasti ottimali senza compromettere i trattamenti protettivi.
Tecnologie Avanzate per la Marcatura di Bielle
Le bielle collegano i pistoni all’albero motore e devono sopportare forze alterne elevate durante il funzionamento. I componenti del motore come pistoni, cuscinetti, alberi a camme, ingranaggi e testate ricevono identificatori unici che resistono al calore estremo e all’attrito. La marcatura delle bielle presenta sfide specifiche legate alla loro geometria complessa e alle sollecitazioni meccaniche.
Posizionamento Strategico delle Marcature
Le bielle hanno superfici limitate disponibili per la marcatura, spesso in aree soggette a sollecitazioni critiche. È essenziale posizionare le marcature in zone che non compromettano la resistenza meccanica del componente. Le zone tipiche includono le superfici laterali della testa di biella o aree specificamente predisposte durante la progettazione.
Parametri Laser Ottimizzati per Acciai Speciali
Le bielle sono tipicamente realizzate in acciai ad alta resistenza o leghe speciali. I parametri laser devono essere calibrati per ottenere la penetrazione ottimale senza creare concentrazioni di tensione che potrebbero innescare cricche da fatica. La potenza, la velocità di scansione e la frequenza del laser vengono regolate in base alle specifiche metallurgiche del materiale.
FOTO: Dettaglio marcatura laser su biella con codice Data Matrix ad alto contrasto
Marcatura Laser su Alberi a Camme: Precisione e Durabilità
Gli alberi a camme controllano l’apertura e chiusura delle valvole del motore, richiedendo precisione assoluta nei profili delle camme. La marcatura di questi componenti deve considerare sia gli aspetti funzionali che quelli di tracciabilità, garantendo identificazione permanente senza interferire con le tolleranze operative.
Geometrie Complesse e Accessibilità
Gli alberi a camme presentano geometrie complesse con camme di forma variabile lungo l’asse. Le Stazioni di Marcatura Industriali IVEX sono progettate per gestire componenti di forme complesse, utilizzando sistemi di posizionamento multi-asse che permettono la marcatura anche in aree difficilmente accessibili.
Trattamenti Superficiali e Marcatura
Molti alberi a camme subiscono trattamenti di indurimento superficiale per aumentare la resistenza all’usura. La marcatura laser può essere eseguita sia prima che dopo questi trattamenti, adattando i parametri alle caratteristiche del materiale. Nel caso di marcatura post-trattamento, è necessaria particolare attenzione per evitare di compromettere lo strato indurito.
Confronto con Metodi di Marcatura Tradizionali
La punzonatura meccanica, tradizionalmente utilizzata per la marcatura di componenti automotive, presenta limitazioni significative rispetto alla tecnologia laser. La deformazione plastica causata dalla punzonatura può creare concentrazioni di tensione, riducendo la resistenza a fatica del componente.
Analisi dei Costi e ROI
L’investimento iniziale per sistemi di marcatura laser è superiore rispetto ai metodi tradizionali, ma il ritorno sull’investimento si manifesta attraverso diversi fattori. L’eliminazione dei tempi di attrezzaggio, la riduzione degli scarti e la maggiore velocità di processo contribuiscono a un ROI tipico di 18-24 mesi per applicazioni automotive ad alto volume.
Qualità e Affidabilità
La marcatura laser garantisce ripetibilità assoluta, eliminando le variazioni qualitative tipiche della punzonatura meccanica. Ogni marcatura ha caratteristiche identiche in termini di profondità, contrasto e definizione, indipendentemente dal numero di pezzi processati.
Normative e Certificazioni nel Settore Automotive
L’industria automotive è soggetta a normative stringenti che regolamentano la tracciabilità dei componenti. La norma ISO/TS 16949 richiede sistemi di identificazione che garantiscano la tracciabilità completa dalla produzione all’utilizzo finale. La tracciabilità industriale è un requisito importante per i produttori di apparecchiature originali (OEM). Un ottimo modo per supportare il sistema di tracciabilità è marcare permanentemente un identificativo direttamente sui prodotti.
Conformità agli Standard Internazionali
Le marcature laser su componenti motore devono rispettare standard specifici per contrasto, dimensioni minime e leggibilità. Gli standard ISO/IEC per codici Data Matrix definiscono i parametri di qualità che devono essere verificati sistematicamente durante il processo produttivo.
Documentazione e Audit Trail
I sistemi di marcatura laser moderni integrano funzionalità di logging che registrano automaticamente tutti i parametri di processo per ogni componente marcato. Questa documentazione è essenziale per superare gli audit di qualità automotive e dimostrare la conformità normativa.
Case Study: Implementazione in Linea di Produzione Pistoni
Un importante produttore europeo di pistoni ha implementato un sistema di marcatura laser IVEX per la tracciabilità completa della produzione. Il progetto ha coinvolto la marcatura di codici Data Matrix su pistoni in lega di alluminio per motori ad alte prestazioni.
Parametri Tecnici Implementati
Potenza laser: 20W fibra
Velocità di marcatura: 2500 mm/min
Profondità marcatura: 25 ±5 μm
Dimensione campo: 100×100 mm
Tempo ciclo: 3.2 secondi per pistone
Risultati Raggiunti
L’implementazione ha portato a una riduzione del 95% degli errori di tracciabilità rispetto al sistema di punzonatura precedente. La qualità delle marcature ha raggiunto un grado ISO A per tutti i codici prodotti, con un’efficienza complessiva dell’equipaggiamento (OEE) del 92%.
Integrazione con Sistemi Industry 4.0
Le moderne linee di produzione automotive richiedono integrazione completa con i sistemi informativi aziendali. Le Marcatrici Laser da Banco IVEX includono interfacce standardizzate per la comunicazione con sistemi MES e ERP, permettendo tracciabilità in tempo reale e controllo qualità automatico.
Controllo Qualità Automatizzato
L’integrazione di sistemi di visione artificiale permette il controllo automatico della qualità delle marcature immediatamente dopo il processo. Algoritmi avanzati verificano contrasto, definizione e decodificabilità dei codici, scartando automaticamente i componenti non conformi.
Manutenzione Predittiva
I sensori integrati nei sistemi laser monitorano continuamente parametri critici come potenza del laser, temperatura ottiche e qualità del fascio. Questi dati alimentano algoritmi di manutenzione predittiva che ottimizzano l’efficienza del sistema e riducono i fermi macchina non programmati.
Considerazioni per la Sicurezza Operativa
La marcatura laser di componenti motore richiede particolare attenzione agli aspetti di sicurezza, sia per gli operatori che per l’ambiente di lavoro. I sistemi IVEX integrano protezioni complete conformi alle normative CE e FDA per applicazioni laser industriali.
Protezione Laser e Fumi
Durante la marcatura possono generarsi fumi contenenti particelle metalliche che richiedono sistemi di aspirazione dedicati. Le cabine di marcatura IVEX includono sistemi di filtrazione ad alta efficienza che garantiscono la sicurezza operativa e la conformità ambientale.
Formazione e Certificazione Operatori
Gli operatori di sistemi laser devono ricevere formazione specifica sulla sicurezza laser e sui rischi associati. IVEX fornisce programmi di training completi che includono certificazione secondo gli standard internazionali per la sicurezza laser.
Tendenze Future e Sviluppi Tecnologici
L’evoluzione verso motori sempre più efficienti e l’avvento della mobilità elettrica stanno modificando i requisiti di marcatura per i componenti motore. I materiali avanzati come leghe titanio-alluminio e compositi richiedono approcci di marcatura specializzati.
Laser Ultra-Corti e Precisione Estrema
Le tecnologie laser a impulsi ultra-corti (femtosecondi) permettono marcature di precisione estrema su materiali sensibili al calore. Questi sistemi riducono ulteriormente l’impatto termico, preservando le caratteristiche metallurgiche dei materiali trattati.
Marcatura Multispettrale e Funzionalizzazione
Le ricerche attuali esplorano l’utilizzo di laser multispettrali per creare marcature con proprietà funzionali aggiuntive, come proprietà antibatteriche o auto-lubrificanti. Queste tecnologie potrebbero rivoluzionare la concezione stessa della marcatura industriale.
Selezione del Sistema Ottimale per la Vostra Applicazione
La scelta del sistema di marcatura laser dipende da diversi fattori specifici dell’applicazione, inclusi volumi di produzione, materiali da processare e requisiti di integrazione. IVEX offre una gamma completa di soluzioni, dalle Sorgenti Laser per Integrazione per implementazioni custom alle Stazioni di Marcatura Industriali complete per produzioni ad alto volume.
Analisi dei Requisiti Specifici
Ogni applicazione presenta caratteristiche uniche che richiedono analisi dettagliata. Fattori come dimensioni dei componenti, materiali, volumi produttivi e requisiti di qualità influenzano la configurazione ottimale del sistema laser.
Test e Validazione Pre-Implementazione
Prima dell’implementazione finale, è essenziale condurre test approfonditi sui componenti reali per validare parametri di processo e qualità delle marcature. IVEX dispone di laboratori applicativi dove testare componenti e sviluppare parametri ottimizzati.
Richiedi una Consulenza Personalizzata
La marcatura laser su componenti motore rappresenta una tecnologia complessa che richiede competenze specifiche per massimizzare i benefici. Il team di esperti IVEX è disponibile per analizzare le vostre specifiche esigenze applicative e progettare la soluzione ottimale per la vostra produzione.
Contattate i nostri specialisti per una consulenza tecnica dettagliata sulla marcatura laser di pistoni, bielle e alberi a camme. Valuteremo insieme i parametri tecnici, i volumi produttivi e i requisiti di integrazione per identificare la configurazione ideale per la vostra applicazione automotive.
Richiedete oggi stesso una demo applicativa sui vostri componenti e scoprite come la tecnologia laser IVEX può migliorare la tracciabilità, ridurre i costi e aumentare la qualità della vostra produzione.
